ますます便利に快適に！
エネファームが新しくなりました！
従来からの便利で快適な機能はそのままに、発電効率が1%UPしました。またバックアップ熱源機一体型のエネファームは、新たに貯湯タンクのお湯（熱）を浴室乾燥に利用できるようになり、貯湯タンクのスリム化で設置性もさらに改善されました。「いつもの暮らし」も「もしもの時」も家族の365日を支え、暮らしの「あったらいいな」をエネファームがかなえます。
エネファームのある暮らし
「いつも」の暮らし
エネファームは、自宅でエネルギーをつくります。発電して電気をつくり、発電の時に出る熱を利用してエコでおトクなお湯もつくります。ホームメイドのエネルギーで、毎日の暮らしに貢献します。
一台で創エネ+省エネ＋
環境貢献を実現
エネファームはガスで発電
発電する時に生まれた熱を利用
そしてお湯もつくる
だから環境にも貢献
自宅で発電

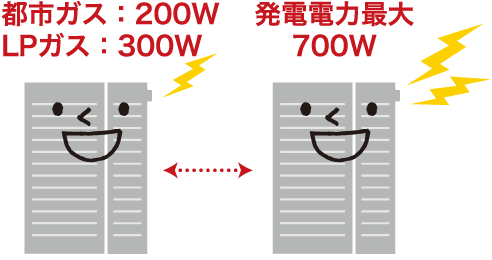

- 発電量 最大 700W
- 天候や時間に左右されずご家庭の生活パターンに合わせて発電します
1日の電気の使用イメージ例
- グラフは一例であり、発電時間や発電量は、季節やご家庭の電気・お湯のご使用状況によって異なります。
- 電気・お湯のご使用状況によっては、発電しないことがあります。
- 気兼ねなく使っても月々の光熱費が抑えられるからうれしい！
-
エネファームで発電した電気をご家庭で使用することで、購入電力を減らすことができます。発電にガスを使用する分ガスの使用量は増えますが、ガス事業者ごとに用意しているおトクな料金メニュー※1をご契約いただくことで、月々のトータルの光熱費はおトクになります。※2
エネファーム導入による、光熱費削減効果のイメージ※2
- ※1 詳しくは、ガス事業者のガス料金メニューをご確認ください（エネファーム料金が設定されない場合や適用期間が定められている場合もあります）。
- ※2 削減効果は、ご家庭の電気・お湯のご使用状況によって異なります。ご使用状況等によっては、安くならない場合があります。機器費、工事費はおよびメンテナンス等の費用は、光熱費削減効果の算出に当たっては考慮に入れておりません。
電気といっしょに
お湯ができる
- タンク容量 100L
- お風呂、家事、洗濯などに気兼ねなくお湯が使えます
全自動風呂
お湯はりも、たし湯も、追いだきも、スイッチひとつで快適なおふろが楽しめます。
- おふろの追いだきはバックアップ熱源機で行います。
キッチン・リビング
在宅時間が増えたことで、エネファームでつくったお湯が洗い物や掃除にますます活躍します。
洗面所
手洗い回数が増えても気兼ねなく丁寧に洗えます。マスクや衣類小物などのお洗濯にもエネファームのお湯が活躍します。
屋屋外混合水栓
ペットのお散歩帰りのシャワーや、洗車にも快適にお使いいただけます。

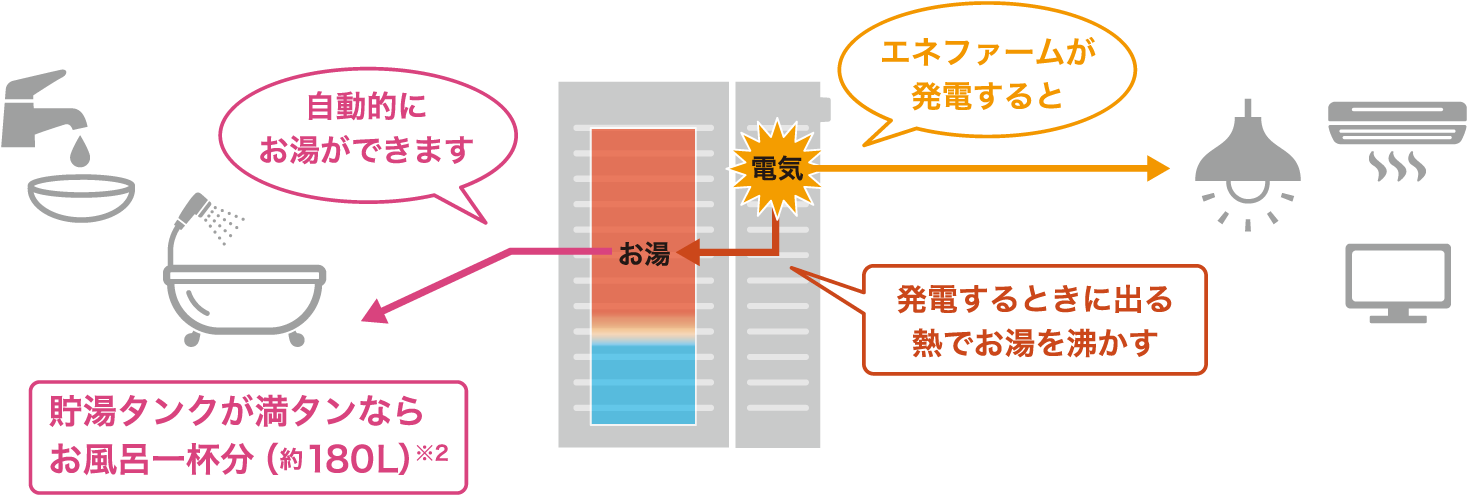

お湯ができるしくみ
- エネファームは、発電の時に発生する熱を有効利用してお湯を沸かします（熱交換で水を温めます）。
- お湯を沸かすエネルギーを新たに使用しないので、エコで経済的なお湯ができます。
エネファームのお湯で家事をワンランクアップ-
- 全自動洗濯機（+サーモスタット混合水栓）
お洗濯にお湯を使うと、洗剤中の酵素が活発化し、汚れやニオイが落ちやすいという効果が期待できます。
- 食器洗い乾燥機（給湯接続）
お湯を注水することで、洗浄・すすぎ工程の加熱時間が短く、運転時間が短縮できます※。
- ※機種や水温などの条件により給水接続と変わらない場合もあります。
- キッチン（煮沸消毒）
高温のお湯をベースに使うことで、沸騰するまでの加熱時間を短縮できます※。
- ※温度の変更は十分注意して行ってください。ご使用後は必ず元の温度設定に戻してください。
ガス温水暖房設備
で快適に過ごす
- ガス温水床暖房や浴室暖房乾燥機など、暮らしを快適にする暖房設備を利用できます
- ＊暖房設備の温水はバックアップ熱源機でつくります（PREMIUM HEATING 運転時を除く）。
ガス温水床暖房
温水で暖めるふく射暖房なので、お部屋が均一に暖かく、空気がクリーンで快適です。
- ＊PREMIUM HEATING搭載機種は、「エネファーム床暖房」もお使いいただけます。
ミストサウナ付き浴室暖房乾燥機
低温・高湿度のミストサウナが利用できます。ミストサウナは短時間の入浴で体の芯まで温まり、リラックス効果も期待できます。浴室暖房や衣類の乾燥もおまかせです。
- ＊PREMIUM HEATING搭載機種は、「エネファーム浴室乾燥」もお使いいただけます。
浴室暖房乾燥機
浴室暖房や衣類乾燥などで、浴室をもっと快適・便利に活用できます。
- ＊PREMIUM HEATING搭載機種は、「エネファーム浴室乾燥」もお使いいただけます。
パネルヒーター・温水ラジエーター
輻射熱と自然対流によりやわらかなぬくもりでお部屋を暖めます。
環境も大切に
- CO₂排出量の削減効果 最大 約1.3トン
- 自動運転で省エネはおまかせ。暮らしながらCO₂排出量を大きく削減できます。エネルギーの見える化で環境意識も高まります。
自動運転で省エネはおまかせ
エネファームは、ご家庭ごと・季節ごとに異なる電気やお湯の使用量と使用パターンを学習し、各ご家庭の生活パターンに合わせて省エネになるように自動で運転します。
1日の運転イメージ例
- 運転イメージは一例です。発電時間は、季節やご家庭の電気・お湯のご使用状況によって異なります。
- 住戸内で消費するすべての電気・お湯をつくることを保証するものではありません。
- 電気・お湯のご使用状況によっては、発電しないことがあります。
- 発電モードを選べます。省エネ運転をする場合は「おまかせ」がおすすめです。
- 機器の性能を保つため、連続発電時間は最大120時間（５日）までとなります。
１日の発電回数は、所定日数がある場合に限り、２回まで発電できます（予約発電では、設定した時間内において１回のみ発電を行います）。 - 冬場は水温が低く、お湯の使用量が多いため、貯湯量が増えにくくなります。
- 発電停止後は、次の発電開始まで2時間以上の機器内部リフレッシュ（発電停止）を必要とします。
暮らしながら地球温暖化対策に貢献
エネファームと従来システムとの一次エネルギー利用効率比較
エネファームは、自宅で発電するので送電ロスがなく、発電時に発生する熱も有効利用するので、無駄なく効率的にエネルギーを使用します。
- 効率は［LHV基準］で表しています。
- LHV=燃料ガスを完全に燃焼させた時に生成する水蒸気の凝縮潜熱を差し引いた発熱量。
- HHV=燃料ガスを完全に燃焼させた時に生成する水蒸気の凝縮潜熱を含めた発熱量。
エネファームと従来システム・その他の設備とのCO₂排出量削減効果の比較
エネファームは、従来ガス給湯暖房機使用の住宅と比較して、CO₂排出量を大きく削減できます。
- ※1 下記条件にて試算したものです。小数第2位を切り捨てています。電気・ガスのご使用状況によって削減量は異なります。
- ※2 出典：資源エネルギー庁 ｢家族の省エネ徹底ガイド春夏秋冬｣
試算条件
- ①CO₂排出係数／
- 都市ガス：2.29kg-CO₂/m³（ガス会社データ）、LPガス：3.00kg-CO₂/kg（日本LPガス協会データ）、
電気：0.65kg-CO₂/kWh（「地球温暖化対策計画（令和3年10月）」における2013年度火力平均係数） - ②年間負荷／
- 給湯：16.2GJ、風呂保温：1.3GJ、冷房：8.7GJ、床暖房：10.8GJ、エアコン暖房：2.9GJ、調理：2.2GJ、照明他：16.1GJ
（戸建（延床面積120m²）、4人家族を想定） - ③電力需要／
- ガス温水床暖房所有のガス・電気併用住宅の電気消費量：5,714kWh/年
- ④使用機器／
- 従来システム：ガス給湯暖房機、ガス温水床暖房(居間)、ガスコンロ、居間以外の暖房および冷房は電気エアコンを使用
エネファーム：エネファーム、ガス温水床暖房(居間)、ガスコンロ、居間以外の暖房および冷房は電気エアコンを使用
- ＊数字は四捨五入しているため、合計が一致しない場合があります。
毎日省エネチェックしたくなる大画面リモコン
エネファームの発電量や電気・お湯・ガスの使用量などを把握でき、省エネをサポートします。"エネルギーの見える化”で、ご家庭のエコ意識も高まります。
操作しやすい大型スイッチ、見やすいフルカラー大画面
台所リモコン
操作をサポートする音声案内機能付き！
- 購入電力/売電電力を表示します。
- 太陽光発電の情報も一緒に確認できます。
（別途工事が必要です） - エネファームの発電状況を表示します。
- 貯湯タンクの湯量をアニメーション表示します。
- 自家発電による「電力自給率」を
で
表示します。 - 停電そなえ発電 （手動切り替え）
発電設定スイッチを3秒以上長押しします。
- 太陽光発電の電力を表示するためには、太陽光電流センサーセット（別売品）が必要です。
- 「停電そなえ発電」中に発電設定スイッチを3秒以上長押しすると「停電そなえ発電」を終了します（元の発電モードに戻ります）。
浴室リモコン
操作をサポートする音声案内機能付き！ 浴室リモコンには、おふろに便利なスイッチを集約！
- 時計表示
｢リモコン設定」で「画面表示設定｣を｢時計表示｣にしておくと、リモコンの給湯・ふろスイッチ｢切｣時などに、時計表示を行います。
エネルギーをわかりやすく見える化
家庭のエコがひとめでわかる、実感できる
- ｢今日の実績｣
その日の発電量やエコ貢献度などが確認できます。
- ｢W発電・発電｣
電気・お湯のつくった量をチェックできます。
- ｢エコ｣
CO₂削減量などをチェックできます。
- ｢使用量｣
使った電気・ガス・お湯の量をチェックできます。

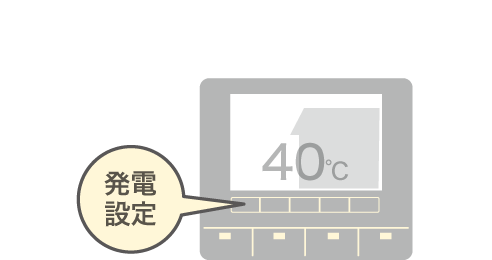

暮らしやお好みに合わせて選べる発電モード-
- 自動発電 おまかせ
- 省エネを最優先にした運転を行います。
- 自動発電 発電優先
- 発電時間を長くして、発電電力をより多くします。
- 自動発電 お湯優先
- タンクのお湯が多くなるように発電します。
- 予約発電
- 時間を決めて発電させたいときに使用します。
- 貯湯量発電
- タンクが満タンになるまで発電します。
- 手動発電
- いますぐ発電させたいときに使用します。
- 発電切（お出かけ停止）
- 不在時など発電を停止したい時に使用します。
「もしも」の時には
ライフラインの停止を
カバーする機能が心強い
エネファームには、標準でレジリエンス機能が搭載されています。停電時でも電気とお湯が使え、断水時の生活用水も確保でき、ガスの供給が停止してもお湯を使うことができます。台風、ゲリラ豪雨などの自然災害が頻繁に起きるようになった近年、エネファームがあれば「もしも」の時に日頃から備えることができて安心です。
停電しても
-
停電時専用
コンセントから最大 500W まで
最大 8日間（192時間） - 最大500Wまでの電気が最長8 日間使用可能。灯りや充電はもちろん、冷蔵庫だって使えます。
- ポイント
1 - 停電時専用コンセントから
電気が使えます
-
灯りを確保する
-
食品を保存する
-
スマホを充電する
-
テレビを視聴する
-
扇風機で涼む
-
パソコンで情報収集する
- ポイント
2 - お風呂・シャワー・床暖房が
使えます
-
お風呂で温まる
-
シャワーで汗を流す
- 消費電力は、メーカー・機種・使用条件などによって変わります。さらに動作しない機種もあります。
- 使用電力の目安はパナソニック調べ（冷蔵庫：2021年4月、その他：2022年11月）
- 停電時に発電を継続するには、停電発生時にエネファームが発電中である必要があります。
- 停電時の発電には、ガスと水道が供給状態にあることが必要です。また、リモコンで「停電発電入」になっていることが必要です。
- 停電時専用コンセントの施工が必要です（停電時専用コンセントは、停電時以外はご使用いただけません）。
- 停電時の冷蔵庫のご使用については条件があります。詳しくはこちらでご確認ください。
避難所に避難しにくい状況にあるときに、
建物が安全ならご自宅でお過ごしいただけます。
パナソニック エネファームの停電対応機能
断水しても
- 取り出せる量 約96L
- タンクにあるお湯（水）を無理なく取り出せて、生活用水（飲料は避ける）として使うことができます
- ポイント
1 - 貯湯タンクからお湯（水）を
取り出して生活用水に使えます＊飲用へのご利用はお避けください。
-
トイレを流す
-
手や顔を洗う
-
洗濯をする
-
身体を拭く
- ポイント
2 - いつでも取り出せます
好きな時に好きな量を貯湯タンクから取り出せます
-
少量でいい時はペット
ボトルで -
量が必要な時はホースと
バケツで
給水車を待ったり給水所で並ばなくても
生活用水を確保できます。
生活用水を備蓄する手間やスペースが不要に
なります。
NEW用途に応じた2か所の取り出し口でさらに取り出しやすくなりました
- 出てくるお湯（水）は、最初から高温であることや、途中から高温（最高約80℃）になることがあります。
- 発電中はお湯（水）を取り出せません。発電モードを｢発電切（お出かけ停止）｣に変更し、発電が停止したことを確認してから取り出してください。
- 断水時に貯湯タンクのお湯（水）を抜いた状態では、エネファームの発電はできません。
ガスが止まっても
- 貯湯タンクのお湯が満タンなら
お風呂一杯分のお湯が使える - ガス復旧まで電気ヒーターでお湯をつくれるからシャワーはもちろん、浴槽にためたお湯につかることもできます
- ポイント
1 - お風呂・シャワーが使えます
-
お風呂で温まる
-
シャワーで汗を流す
- ポイント
2 - 普段どおりに使えます
好きな時に好きな温度のお湯を好きな量、
蛇口から使えます
-
手や顔を洗う
-
家事をする
-
ぬるめのお湯で沐浴
-
高めのお湯で清拭
ポットやケトルで何度も沸かさなくても、好きな時に好きな量のお湯が使えます。
冷ましたり温め直したりしなくても、いつでもちょうどいい温度のお湯が使えます。
「ヒーター給湯」のイメージ
- ※水温15℃の場合、40℃のお湯が約180L（所要時間目安15時間）できます。水温が低い場合や浴槽の大きさにより、おふろ１杯分にならない場合があります。
ガスが停止した場合、ガスが復旧するまで電気ヒーターでお湯を沸かし、貯湯タンクにお湯をためます。
周囲の安全や、機器に異常がないことを確認した上で操作をしてください。
- 「ヒーター給湯」はガス停止時のみ使用できます。停電や断水が発生している場合は使用できません。
- 「ヒーター給湯」の場合、お湯がなくなることがありますので、残湯量表示を確認しながらお使いください。
- 冬期など凍結のおそれがある場合は、凍結予防動作が優先され、その間「ヒーター給湯」は使用できません。
- 「ヒーター給湯」機能はガスが復旧したら自動で解除されます。
つなげて広がる暮らし
ネットワークにつなげて
暮らしがさらに便利・快適に
- LPWA通信によるネットワークサービスやHEMSをご利用いただけます。
LPWA通信によるネットワークサービス
- LPWA通信を利用したネットワークサービスは、リモコンで初期設定を開始してから10年間のご利用が可能です。
- 「停電そなえ発電」の自動切り替え、「おてんき連動」を使用するためには、ネットワーク関連規約への同意が必要です。
AiSEG2で住まいの「できたらいいな」を当たり前に-
パナソニック｢HOME IoT（AiSEG2）｣のご紹介
エネファームは、通信規格
認証商品ですパナソニックのHEMSは、AiSEG2を中心に、住まいのエネルギーを見える化して、設備や空調環境機器をかしこくコントロールするシステムです。AiSEG2でエネファームのある暮らしがさらに時短・便利になります。
- ※1 アプリのご利用にはAiSEG2がインターネット回線に常時接続されている環境が必要です。 その他の注意事項についてもAiSEG2 (HOMEIoT)のカタログなどをご確認ください。
- ※2 Google アシスタント搭載スマートスピーカーが利用可能です。
- AiSEG2との接続を行うにはエネファーム（燃料電池ユニット）にLANケーブルの接続と、リモコンにて「HEMS接続設定」が必要です。
- AiSEG2については、詳しくは｢HOME IoT（AiSEG2）｣のカタログ、ホームページなどをご覧ください。
- は、エコーネットコンソーシアムの商標です。
- Googleアシスタントは、Google LLCの商標または登録商標です。

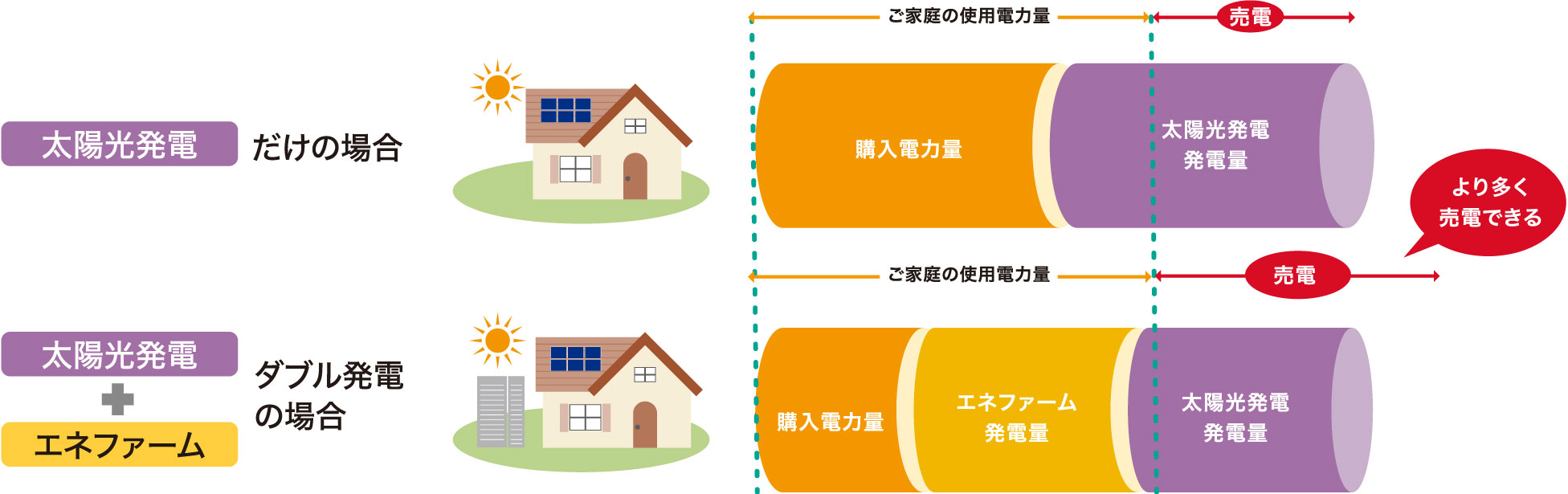

太陽光発電・蓄電池と連携すれば
暮らしがさらに安心・快適に
- エネファーム、太陽光発電、蓄電池は、組み合わせることによってそれぞれの優れた長所を活かし互いに短所を補いあうことができます。
一日を通して電力の購入を抑制する新ダブル発電「おてんき連動」
- ご家庭で使用する電力のより多くを自宅での発電でまかなえるようになります。
- 太陽光発電の自家消費を優先してエネファームの発電タイミングをコントロールし、一日を通して電力の購入を抑制します。
「おてんき連動」では、前日にエネファームが天気予報を受信し、翌日は天気予報に合わせた運転をします。
天気予報が「晴れ」の場合の「おてんき連動」の運転イメージ
昼間の時間帯はエネファームは発電を停止し、太陽光で発電した電力を優先して使用します。
昼間の時間帯以外は、エネファームで発電した電力を優先して使用します。
- ＊イメージは一例で、エネファームと太陽光の発電時間や発電量および電気使用量は、各家庭の電気とお湯の使用量や、発電設備の状況により異なります。
エネファーム・太陽光発電・蓄電池 ３電池連携で、もしもの時をより安心・快適に
- ❶安定して電力共有・蓄電できます
- ❷消費電力の大きな電気機器も使用できます
- ❸天井照明や部屋のコンセントをそのまま使用できます
- エネファーム、太陽光発電、蓄電池を連携させるためには、連携に対応したハイブリッド蓄電システムの設置とエネファーム別売品の停電時DC出力ユニットが必要です。
- ご使用いただけるハイブリッド蓄電システムは、停電時DC出力ユニットのホワイトリストをご覧ください。
- 一次エネルギー削減量でZEH達成に貢献、ZEH＋、次世代ZEH＋にも
-
エネファームは、ZEHにおいて省エネ設備（高効率の給湯設備）に該当します。一次エネルギー削減量が高い設備なので、ZEH達成に貢献するとともに、住まい設計の自由度を高めることにも一役買います。
- １.一次エネルギー削減量が大きい
- ZEH
- ZEH＋
- 次世代ZEH＋
-
- ZEH達成条件に貢献します
- 窓や断熱材の種類、太陽光パネルの枚数や蓄電池の容量など、住宅設計の自由度をあげることができます
- ２.HEMSでコントロールできる
- ZEH＋
- 次世代ZEH＋
-
- ZEH+の選択要件の１つである「高度エネルギーマネジメント」に
対応しています（給湯器としてHEMSでコントロールできる）
- ZEH+の選択要件の１つである「高度エネルギーマネジメント」に
- ３.次世代ZEH+の要件を達成
- 次世代ZEH＋
-
- エネファームを導入することで、次世代ZEH+の要件の１つである「燃料電池の導入」を満たすことができます
- １.一次エネルギー削減量が大きい
補助金制度あり
ＺＥＨ（ゼッチ）（ネット・ゼロ・エネルギー・ハウス）とは「外皮の断熱性能等を大幅に向上させるとともに、高効率な設備システムの導入により、室内環境の質を維持しつつ大幅な省エネルギーを実現した上で、再生可能エネルギーを導入することにより、年間の一次エネルギー消費量の収支がゼロとすることを目指した住宅」です。
経済産業省は、「2030年度以降新築される住宅について、ZEH基準の水準の省エネルギー性能の確保を目指す」とする政策目標を設定しており、各自治体などでも、導入をサポートする補助金や税制優遇制度が用意されています。
- 各種制度は年度や地域によって異なります。
- ZEHに関する詳しい情報は、経済産業省やZEHビルダーのホームページなどでご確認ください。
商品仕様
エネファームは、住宅の外観に調和するデザインパネルと豊富な設置バリエーションをそなえ、美観を損なわずさまざまな住宅に設置できます。
住宅の外観に調和する高いデザイン性
エネファームのデザインパネルは、戸建住宅で一般的に使われる外壁仕上げ材のラインピッチにあわせたデザインです。また、配管は背面に配置でき、住宅の美観を損なわず設置できます。
あぜくら校倉デザイン
- 校倉造とは
- 正倉院などに用いられている水平美が美しい日本の伝統的建築様式で、エネファームのデザインはこの校倉造りをイメージしています。
- 一般的なサイディングモジュールに合わせたラインピッチ
- 凹凸やネジを必要最低限まで削減したフラットデザイン
住まいにあわせて選べるレイアウト
エネファームは、ユニットを180度逆向きに設置したり（反転設置）、ユニットを離して設置する（分離設置）ことが可能です。既設配管を利用したり、障害物がある場所や狭いスペースなどでも、住まいにあわせて柔軟に設置できます。
イラストは、バックアップ熱源機一体型の設置パターン例（イメージ）です。 実際の設置とは異なります。配管や配線などは省略しています。
隣地境界500㎜に対応
- 各ユニットのメンテ面正面にアクセスするための通路が必要です。
- 施工時の運搬・固定の際にユニット間に挟まる作業者の脱出ルート（隣地使用・フェンス脱着など）が一時的に必要です。
仕様
（バックアップ熱源機一体型）
2023年度モデル
貯湯ユニットにバックアップ熱源機を内蔵したタイプ。
- より省スペースで設置が可能
- 発電時に発生する熱を床暖房や浴室乾燥にも利用できる
- 台所リモコン(別売品)
- 浴室リモコン(別売品)
リモコンセット
- 品 番
- FC-SRN1DS
- 増設リモコン(別売品)
増設リモコン
FC-ZRN1DS
- 品 番
- FC-ZRN1DS
燃料電池ユニット
| 品番※1 | FC-70NR13T/FC-70NR13U/FC-70NR13K/FC-70NR13K-M/FC-70NR13S/FC-70NR13S-M/FC-70NR13R/FC-70NR13R-M/FC-70NR13R90 | |
|---|---|---|
| 形式 | FC-70LR13 | |
| 発電出力（定格） | 700W（出力範囲：200W～700W） | |
| 熱出力（定格） | 973W(出力範囲 257W～973W） | |
| 燃料電池形式 | 固体高分子形 | |
| 燃料処理方式 | 水蒸気改質方式 | |
| 電気接続方式 | 単相3線式 AC100V/200V(50Hz/60Hz) | |
| 効 率 | 発電効率（LHV/HHV） | 41.0% / 37.0%（定格時） |
| 熱回収効率（LHV/HHV） | 57.0% / 51.5%（定格時） | |
| ガス消費量（LHV/HHV） | 1.7kW / 1.9kW（定格時） | |
| 熱利用先 | 給湯・ふろ湯はり・床暖房・浴室乾燥 | |
| 外形寸法 | 高さ1650mm × 幅400mm※2 × 奥行350mm | |
| 質量（乾燥時/運転時） | 59kg / 64kg | |
| 最大消費電力 | 510W（凍結予防時を除く） | |
| 騒音値※3 | 37dB(A)(発電時） | |
| 熱回収温度 | 60℃～80℃（安定時） | |
| 停電時発電出力 | 最大 AC500W※4 | |
| 本体塗装色 | ウォームシルバー | |
貯湯ユニット※5
| 品番※1 | FC-GUNR13T/FC-GUNR13S/FC-GUNR13S-M |
|---|---|
| 型式 | KGTS-FCD23AH |
| 熱源機タイプ | 潜熱回収型ガス瞬間式 |
| 貯湯温度 | 約60℃ |
| 貯湯タンク容量 | 100L |
| 給湯能力 | 41.9kW(24号) |
| 追いだき能力 | 9.9kW |
| 暖房能力 | 14.0kW |
| 減圧弁設定圧力 | 370kPa |
| 外形寸法 | 高さ1650mm×幅790mm×奥行350mm |
| 質量（乾燥時/運転時） | 73kg/177kg |
| 最大消費電力※6 | 255W(凍結予防時を除く) |
| 騒音値※3※6 | 49dB(A)以下 |
| 最大ガス消費量※6 | 60.7kW |
| 本体塗装色 | ウォームシルバー |
- ※1 ユニットの品番末尾はガス事業者・地域によって異なります。
- ※2 アンテナ部分は含みません。
- ※3 実際に据付けた状態での運転音は、周囲の影響を受けて表記値よりも大きくなります。
- ※4 停電時DC出力ユニット接続時：最大DC650W。
- ※5 株式会社ガスター製です。
- ※6 給湯、暖房、ふろ同時で最大時。
寸法図
設置寸法
- 機器の設置施工および点検・修理のために、下図以上の寸法を確保してください（下図は最小寸法です）。
- 機器と建物の間に配管、配線を通したり、プルボックスなどの突起物がある場合は、余裕を持ったスペースを確保してください。
- 機器の排気口から建物の窓開口部や可燃物との間は、必要な距離を離して設置してください。
- 耐震上必要な寸法の基礎にエネファームを設置してください（平面図は基礎を省略しています）
![戸建一般地向け エネファーム 2023年度モデル 都市ガス一体型の設置寸法。【平面図(隣接設置)】【平面図(分離設置)】【立面図(隣接設置)】■設置寸法例[奥行750mmの場合][奥行560mmの場合]](../img/lineup/house01/life04_spec21.jpg)
（バックアップ熱源機別置型）
2023年度モデル
バックアップ熱源機を別置きするタイプ
- 貯湯ユニットがスリムで、設置自由度が高い
- 台所リモコン(別売品)
- 浴室リモコン(別売品)
リモコンセット
- 品 番
- FC-SRN1DS
- 増設リモコン(別売品)
増設リモコン
FC-ZRN1DS
- 品 番
- FC-ZRN1DS
燃料電池ユニット
| 品番※1 | FC-70NR13T/FC-70NR13U/FC-70NR13R/FC-70NR13S | ||
|---|---|---|---|
| 形式 | FC-70LR13 | ||
| 発電出力（定格） | 700W（出力範囲：200W～700W） | ||
| 熱出力（定格） | 973W(出力範囲 257W～973W） | ||
| 燃料電池形式 | 固体高分子形 | ||
| 燃料処理方式 | 水蒸気改質方式 | ||
| 電気接続方式 | 単相3線式 AC 100V / 200V（50Hz / 60Hz） | ||
| 効 率 | 発電効率（LHV/HHV） | 41.0% / 37.0%（定格時） | |
| 熱回収効率（LHV/HHV） | 57.0% / 51.5% （定格時） | ||
| ガス消費量（LHV/HHV） | 1.7kW / 1.9kW（定格時） | ||
| 熱利用先 | 給湯・ふろ湯はり | ||
| 外形寸法 | 高さ1650mm × 幅400※2mm × 奥行350mm | ||
| 質量（乾燥時/運転時） | 59kg / 64kg | ||
| 最大消費電力 | 510W（凍結予防時を除く） | ||
| 騒音値※3 | 37dB(A)(発電時） | ||
| 熱回収温度 | 60℃～80℃（安定時） | ||
| 停電時発電出力 | 最大 AC500W※4 | ||
| 本体塗装色※5 | ウォームシルバー | ||
貯湯ユニット※6
| 品番※1 | FC-GTNR13T/FC-GTNR13S |
|---|---|
| 型式 | KGTS-FCB19C |
| 貯湯温度 | 約60℃ |
| 貯湯タンク容量 | 100L |
| 減圧弁圧力 | 370kPa |
| 外形寸法 | 高さ1650mm×幅510mm×奥行350mm |
| 質量（乾燥時/運転時） | 36kg/136kg |
| 最大消費電力 | 1.3W（凍結予防時を除く） |
| 本体塗装色※5 | ウォームシルバー |
- ※1 ユニットの品番末尾はガス事業者・地域によって異なります。
- ※2 アンテナ部分は含みません。
- ※3 実際に据付けた状態での運転音は、周囲の影響を受けて表記値よりも大きくなります。
- ※4 停電時DC出力ユニット接続時:最大DC650W。
- ※5 バックアップ熱源機の塗装色とは異なります。
- ※6 株式会社ガスター製です。
バックアップ熱源機※1
| 品番 |  FC-GHJR23S（標準） |
 FC-GSJR23S（スリム） |
 FC-GCJR23S（コンパクト） |
|---|---|---|---|
| 熱源機タイプ | 潜熱回収型ガス瞬間式 | 潜熱回収型ガス瞬間式 | 潜熱回収型ガス瞬間式 |
| 給湯能力 | 41.9kW(24号) | 41.9kW(24号) | 41.9kW(24号) |
| 追いだき能力 | 9.9kW | 9.9kW | 9.3kW |
| 暖房能力 | 14.0kW | 14.0kW | 11.6kW |
| 外形寸法 | 高さ 750mm 幅 480mm 奥行 250mm |
高さ 900mm 幅 250mm 奥行 450mm |
高さ 600mm 幅 470mm 奥行 240mm |
| 本体質量 | 38kg | 39.5kg | 31.0kg |
| 内蔵ヘッダー数 | ６ | ６ | - |
| 最大消費電力※2 | 215W | 245W | 180W |
| 騒音値※2※3 | 49dB(A)以下 | 49dB(A)以下 | 49dB(A)以下 |
| 最大ガス消費量※2 | 60.7kW | 60.7kW | 57.8kW |
| 本体塗装色※4 | シャドーホワイトⅢ | シャドーホワイトⅢ | シャンパンメタリック |
- ※1 株式会社ガスター製です。
- ※2 給湯、暖房、ふろ同時で最大時。
- ※3 実際に据付けた状態での運転音は、周囲の影響を受けて表記値よりも大きくなります。
- ※4 燃料電池ユニット・貯湯ユニットと、バックアップ熱源機の塗装色は異なります。
寸法図
設置寸法
2023年度モデル
貯湯ユニットにバックアップ熱源機を内蔵したタイプ。
- より省スペースで設置が可能
- 発電時に発生する熱を床暖房や浴室乾燥にも利用できる
- 台所リモコン(別売品)
- 浴室リモコン(別売品)
リモコンセット
- 品 番
- FC-SRN1DS
- 増設リモコン(別売品)
増設リモコン
FC-ZRN1DS
- 品 番
- FC-ZRN1DS
燃料電池ユニット
| 品番※1 | FC-70NR1PZ/FC-70NR1PZ-M | |
|---|---|---|
| 形式 | FC-70LR1P | |
| 発電出力（定格） | 700W（出力範囲：300W～700W） | |
| 熱出力（定格） | 1068W(出力範囲 400W～1068W） | |
| 燃料電池形式 | 固体高分子形 | |
| 燃料処理方式 | 水蒸気改質方式 | |
| 電気接続方式 | 単相3線式 AC 100V / 200V（50Hz / 60Hz） | |
| 効 率 | 発電効率（LHV/HHV） | 40.0% / 36.8%（定格時） |
| 熱回収効率（LHV/HHV） | 61.0% / 56.2% （定格時） | |
| ガス消費量（LHV/HHV） | 1.8kW / 1.9kW（定格時） | |
| 熱利用先 | 給湯・ふろ湯はり・床暖房・浴室乾燥 | |
| 外形寸法 | 高さ1,650mm×幅400mm※2×奥行350mm | |
| 質量（乾燥時/運転時） | 59kg / 64kg | |
| 最大消費電力 | 510W（凍結予防時を除く） | |
| 騒音値※3 | 37dB(A)(発電時） | |
| 熱回収温度 | 60℃～80℃（安定時） | |
| 停電時発電出力 | 最大 AC500W※4 | |
| 本体塗装色 | ウォームシルバー | |
貯湯ユニット※5
| 品番※1 | FC-GUNR1PZ/FC-GUNR1PZ-M |
|---|---|
| 型式 | KGTS-FCD23AH |
| 熱源機タイプ | 潜熱回収型ガス瞬間式 |
| 貯湯温度 | 約60℃ |
| 貯湯タンク容量 | 100L |
| 給湯能力 | 41.9kW （24号） |
| 追いだき能力 | 9.9kW |
| 暖房能力 | 14.0kW |
| 減圧弁設定圧力 | 370kPa |
| 外形寸法 | 高さ1650mm × 幅790mm × 奥行350mm |
| 質量（乾燥時/運転時） | 73kg/177kg |
| 最大消費電力※6 | 255W（凍結予防時を除く） |
| 騒音値※3※6 | 48dB(A) |
| 最大ガス消費量※6 | 60.7kW |
| 本体塗装色 | ウォームシルバー |
- ※1 ユニットの品番末尾はガス事業者によって異なります。
- ※2 アンテナ部分は含みません。
- ※3 実際に据付けた状態での運転音は、周囲の影響を受けて表記値よりも大きくなります。
- ※4 停電時DC出力ユニット接続時：最大DC650W。
- ※5 株式会社ガスター製です。
- ※6 給湯、暖房、ふろ同時で最大時。
寸法図
設置寸法
- 機器の設置施工および点検・修理のために、下図以上の寸法を確保してください（下図は最小寸法です）。
- 機器と建物の間に配管、配線を通したり、プルボックスなどの突起物がある場合は、余裕を持ったスペースを確保してください。
- 機器の排気口から建物の窓開口部や可燃物との間は、必要な距離を離して設置してください。
- 耐震上必要な寸法の基礎にエネファームを設置してください（平面図は基礎を省略しています）
商品に関するご注意
- 燃料電池ユニットの運転に際しては、電力会社との系統連系手続きが必要です。電力会社との手続きが完了していない場合は、発電することはできません。
- 燃料電池ユニットは、定期的に点検が必要です。既定の期間内に点検を受けないと運転を停止します。
- エネファームは、貯湯タンクにお湯をためる方式のため、水道直圧式の給湯機器よりも、お湯の出が弱くなることがあります。
- お使いいただくためには給水元圧が0.2MPa以上であることが必要です。
- 停電時専用コンセントには、途中で電源が切れると、生命・財産に損害を与えるおそれがある機器は接続しないでください。
ネットワークサービスに関するご注意
- 本機はLPWA 無線通信によりサーバーに接続してネットワークサービス（「停電そなえ発電」の自動切り替え、「おてんき連動」スマートフォンアプリサービス、ソフトウェアの自動更新など）を利用できます。通信接続するためには、株式会社NTT ドコモまたはソフトバンク株式会社のLTE サービスエリアに本機を設置してください。
- LTE サービスエリア外などの通信できない場所に設置した場合や、電波状況が悪く外付けアンテナを取り付けても改善しない場合は、ネットワークサービスをご利用いただけません。
- ネットワークサービスは、リモコンで初期設定を開始してから10 年間のご利用が可能で、10 年経過以降は利用できなくなります。
- ネットワーク関連規約に同意すると、機器の位置情報を収集します。また、保守・サービス等の品質向上のため、本機を販売したガス事業者へ機器の運転情報（機器の動作記録やガス・電気・お湯の各使用量など）および位置情報を提供します。
- ネットワーク関連規約への同意にかかわらず、本機の設置時以降、通信機能により、パナソニックは機器の運転情報を収集します。収集した情報は、保守・サービスのための機器状態解析や新サービス・商品の企画・開発などを行う目的で使用します。また、機器に内蔵のソフトウェアの修正、機能改修、セキュリティ機能の強化などを目的に、必要に応じて内蔵のソフトウェアを更新します。なお、パナソニックが収集する運転情報には、個人を特定できる情報は含まれておりません。
- ネットワークサービスは、やむを得ない事情などにより、予告なく変更・中止になる場合があります。
- ネットワークサービスは、定期的なサーバーのメンテナンスや、通信障害などにより、一時的に停止する場合があります。
パナソニックの電気設備のSNSアカウント
